活用自然潜力的辐射制冷制热空调

返回列表 来源: 发布日期: 2019.12.30

878电算新总部大楼采用辐射空调悦享新风


电算新总部大楼采用辐射空调,节能、舒适两不误。

利用辐射改善热环境

普通空调设备一般根据温度和湿度,来对室内热环境进行调整。但实际上,人体所感受的舒适性,除了“温度”和“湿度”以外,还有“对流”、“辐射”、“穿衣量”和“代谢量”这六大温热环境因素来决定的。
例如,玻璃幕墙加上直射阳光这种辐射环境不佳的建筑物,即便是一味地降低室内温度,人们也不会感到舒适。“辐射制冷制热空调”系统,可对六大温热因素中的“辐射”进行调整。

这种调整室内环境方法与仅对空气进行调整的“空调”系统的概念完全不同。它可通过辐射来调整身体感受、缓和室内设定温度,并且节能。此外,冰冷气流给人造成的不适感较小,因此,可以说是一种舒适的空调系统。
辐射制冷制热空调系统,能够为人们提供一个舒适且节能的生活空间。通过辐射制冷自热空调系统的策划,可实现既舒适又节能的空间。

电算新总部大楼的辐射制冷制热系统

位于长野市的株式会社电算新总部大楼,是采用“辐射制冷制热空调”的一个实例。 它不仅是长野市一座功能齐全的办公大楼,同时还是环境建筑的先驱,在此背景下,这种节能舒适兼备的辐射制冷制热系统空调计划诞生了。

辐射热来自于井水、外气和地热

长野的地下水资源十分丰富,外气也比东京凉爽。辐射制冷制热空调系统,正是最大限度地发挥出这种绝佳自然环境潜力的系统。
天花板辐射可利用井水。在长野,井水的年平均温度为15℃,辐射制冷所使用的冷水,不需热源即可获得。


下面来看看地板,如果外气较为凉爽,可将外气直接输入地板下,就能够有效利用地板辐射制冷。而在外气温度较高的季节,首先让外气经由免震层的冷热沟槽,利用地热进行预冷,然后输入地板下,这样,利用外气的辐射制冷系统就完成了。

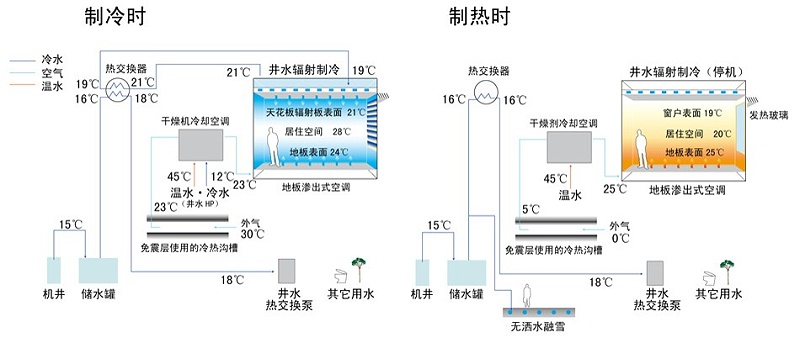

878活用自然潜力的辐射制冷制热系统流程图悦享新风


活用自然潜力的辐射制冷制热系统流程图
天花板利用井水实现水辐射,地板则利用外气与地热实现空气辐射。长野的自然环境优越,因此,适合建造低耗能且令人舒适的空间。

整个空间调整辐射

向空间辐射面的比例(即形态系数)可影响到辐射制冷制热系统的效果。大面积调整空间的辐射环境,效果就会更佳。

在电算新总部大楼,对包括天花板、地板、窗户等整个空间的辐射进行全面调整,从而使舒适性和节能性效果更为理想。


878电算新总部大楼辐射制冷制热系统示意图悦享新风



电算新总部大楼辐射制冷制热系统示意图

天花板辐射
再来看看天花板,让井水和热交换冷水流经铝合金冲孔天花板,利用井水实现辐射制冷空调。对天花板内侧进行隔热处理,将照明器具的发热件安装在天花板内侧, “光”与“冷热”留在室内,照明器具的“发热件”则置于天花板内侧,从而大大减少对室内环境的不良影响。对照明器具的发热件进行巧妙处理,是辐射制冷空调的一个要点。
由“头冷较热”现象出发,只选择天花板制冷功能,制热时则停止井水循环。采用辐射制冷制热空调系统,天花板上不需要安装空调出气孔,由此,富有创意与照明计划完美结合的天花板计划完成了。


878天花板辐射示意图悦享新风


天花板辐射示意图

热分布图(新总部)

878热分布图(新总部)悦享新风



如图可以看出,天花板表面得到冷却、笼罩于辐射热之中。照明器具的发热件置于天花板内侧,因此,大大减少了辐射热参差不齐的现象。

热分布图(旧总部)
878热分布图(旧总部)悦享新风



照明器具的发热件炎热、空调出气孔处较凉,由此可见辐射热环境温度参差不齐。

・地板辐射
再来看看地板,向OA地板输入空调气流、然后对地板下方加压,这样,形成了空气从整个OA地板地毯渗出的地板渗出式空调。在向居住空间有效提供新鲜外气的同时,提高地板辐射制冷制热效果。

・窗户辐射
辐射制冷制热空调,要对建筑物以及设备进行整改,降低窗户周边的辐射不均是十分重要的。在电算总部,冬季, 通过Low-e发热玻璃产生热量,可对冬季的辐射环境进行调整。夏季以及过渡期,则对阴天做出判断,遮阳百叶窗帘自动角度调控能够遮挡直射阳光,通过空气屏障风扇来降低窗户的表面温度,对夏季的辐射环境进行调整。

・舒适性及实绩评估

今后,我们将通过问询方式,向住户实施申报式调查和实测调查,对实际运用数据加以详细分析,进而对辐射制冷制热空调对人体的轻松以及舒适性做出综合性评估,并进一步做好有关舒适性的资料补充。
